Le schéma de raccordement correspondant est imprimé pour chaque unité. Vous trouverez l'aperçu du schéma de raccordement sur le dernière page de la notice d'utilisation et de montage. Ce plan doit être strictement respecté.

Exemple : Schéma de raccordement du ELS VNC 60

Un filtre encrassé entraîne une baisse des performances et une augmentation des nuisances sonores. Le bobinage du moteur ne parvient pas à refroidir et le roulement à billes s'use plus rapidement. L'encrassement complet du filtre peut amener à une surchauffe et une panne moteur. C'est pour cela qu'il est important de vérifier régulièrement l'état du filtre et de le nettoyer, si besoin. Aucun outil ou savoir-faire spécifique n'est requis pour l'entretien des filtres. Pour plus d'informations, consultez la notice de montage et d'utilisation.

Oui, sauf pour ELS-VF. Cette fonctionnalité peut s'appliquer pour toutes les vitesses via Dip 6. La régulation pour l'hygrométrie n'a alors plus la priorité.

Le fonctionnement de la douche n'est pas le seul facteur qui augmente l'hygrométrie dans une salle de bains. Une serviette mouillée peut augmenter l'hygrométrie relative d'une pièce, par exemple. Par ailleurs, l'augmentation de l'hygrométrie entraîne une baisse de température. C'est pour cela que le ventilateur peut fonctionner par intermittence le soir, après que le chauffage soit éteint.

Pour la série de l'ancienne génération des ELS simple flux (ELS-VE, jusque 2007) les composants sont encore produits et disponibles officiellement dans le commerce.

Contactez un distributeur en lui communiquant la référence de l'article pour chaque unité correspondante du ventilateur.

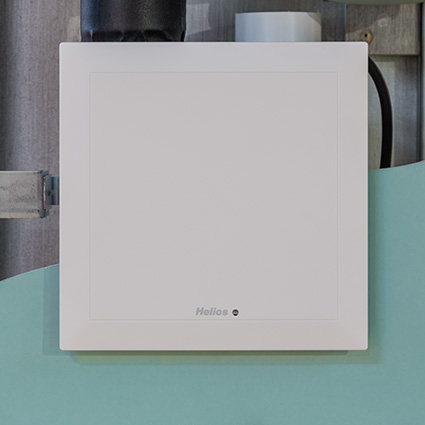

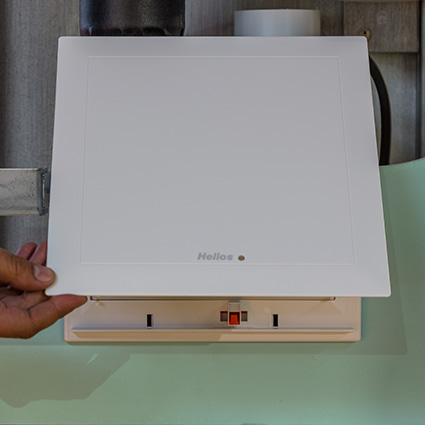

1. Soulever la façade (angle maximum : 120 °)

2. Retirer le filtre

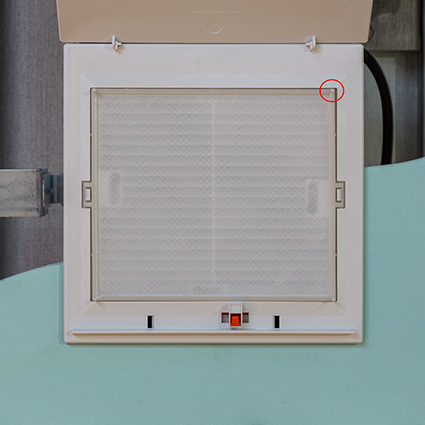

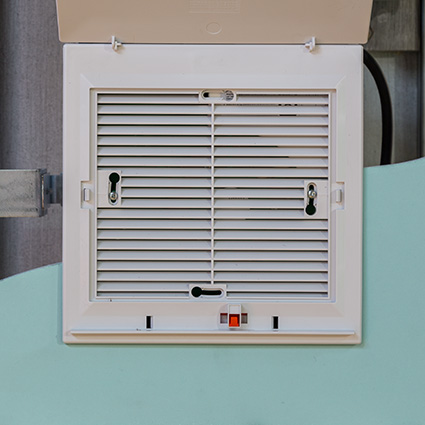

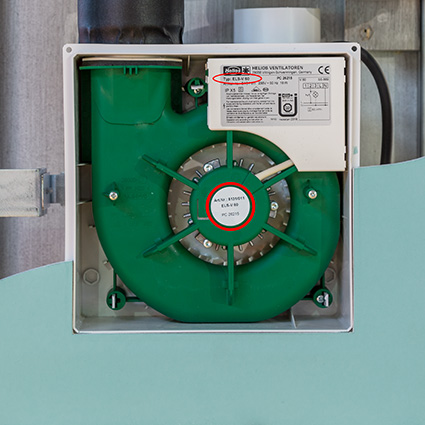

 3. Lire la description du type à travers les lamelles ou retirer la façade (retirer les 2 vis)

Le raccordement se fait selon le mode de fonctionnement choisi :

1. Le ventilateur ne doit fonctionner qu'en fonction de l'hygrométrie :

2. Le ventilateur avec régulation hygrométrique doit fonctionner également avec l'interrupteur de lumière :

Tous les types de la série MiniVent M1 avec démarrage différé désactivé (hors types standards M1/100 et M1/120) peuvent être activés au moyen d'un bouton-poussoir par commutation sur borne 1. Le ventilateur fonctionne alors via pression du bouton, pendant la durée définie de la temporisation. Les programmes automatiques configurés restent inchangés.

Nous recommandons l'utilisation de l'interrupteur MVB à deux vitesses seulement pour les types standards M1/100, M1/120 et M1/150. Cette fonctionnalité supplémentaire n'est pas adéquate pour tous les autres types.

Le ventilateur est régulé selon l'hygrométrie pour les types MiniVent M1/..F. Paramétrage usine 70/60 : le ventilateur s'enclenche lors d'une humidité relative de 70 % et fonctionne jusqu'à ce que cette humidité soit redescendue à 60 %. Le ventilateur arrête de fonctionner après 2 heures max. Avec les interrupteurs DIP 4+5, la valeur peut être paramétrée.

Avertissement : lors d'une humidité relative de 65 % env., les moisissures se développent. Les paramétrages de consigne situés au-dessus de cette valeur peuvent conduire à une croissance de moisissures. Les paramétrages en-dessous de la valeur usine peuvent difficilement être atteints, en pratique.

La douche n'est pas le seul facteur qui augmente l'hygrométrie dans une salle de bains. Une serviette mouillée peut augmenter l'hygrométrie relative d'une pièce, par exemple. Par ailleurs, l'augmentation de l'hygrométrie entraîne une baisse de température. C'est pour cela que le ventilateur peut fonctionner par intermittence le soir, après que le chauffage soit éteint.

La régulation easyControls des unités KWL permet les fonctionnalités suivantes :

• Régulation de l'unité KWL via navigateur internet à partir d'un système informatique compatible tel que PC, Mac, Tablette, Smartphone (easyControls).
  Pour cela, l'unité KWL doit être raccordée via câble RJ45 au réseau (Router).
• Interrupteur à glissière KWL-BE (raccordement analogue RJ12).
• Commande à distance KWL-BEC (raccordement numérique RJ10).

Oui, l'installateur a consigne de paramétrer la centrale pour être dans les courbes de performances indiquées. Ainsi, le débit d'air recommandé par pièce sera assuré.

Pour le maintien d'un échange d'air contrôlé, l'unité KWL avec récupération de chaleur ne doit pas être éteinte. Lors de situations exceptionnelles (fortes odeurs provenant de l'extérieur,...) cela est bien sûr possible.

Les filtres des unités KWL doivent être régulièrement contrôlés et remplacés. Informations supplémentaires, voir notice de montage et d'utilisation.

Le KWL EM 45 se raccorde via 2 câbles aux bornes 1+2 sur le boîtier de commande. Le contact externe doit être programmé sur "Soufflage" sur le boîtier de commande.

Le ventilateur à surveiller est à raccorder sur les bornes N" et L". La tension réseau doit être appliquée sur N` et L`. Dans la plupart des cas, il est peut être nécessaire d'ajuster le seuil automatique du potentiomètre.

Non, l'interrupteur B-ALB est indispensable.

Les caissons ALB ne sont pas conçus de série pour une régulation externe. Si cette régulation externe est nécessaire, merci de vous adresser à info@helios-fr.com

Non, l'intégration dans le système de régulation monté doit se faire via un électricien qualifié.

Le contrôleur de flux d'air et le capteur de flux d'air seront montés dans la gaine entre le ventilateur de soufflage et la batterie de chauffage électrique. Un montage après la batterie de chauffage n'est pas recommandé. Veiller à respecter une ligne d'apaisement avant et après le capteur.

La sonde de température TFK sera installée côté refoulement. Plus la distance entre la batterie de chauffage et la sonde de température sera grande, meilleure sera la précision de la régulation.

Dans la batterie électrique EHR, les dispositifs de protection thermique - limiteur de température de sécurité (STB) et contrôleur de température de sécurité (STW) - sont déjà intégrés.

En raison des caractéristiques de construction de l'élément chauffant, une temporisation n'est pas requise.

Les composants de sécurité de la température doivent détecter l'augmentation de température en cas de défaut. C'est pour cela que les raccordements ne doivent pas se situer sous l'appareil.

Non. La régulation de température est configurée pour une valeur maximale de 30 °C.

Le raccordement direct d'un SWE à une batterie électrique EHR-Rxx TR n'est pas possible. Cela peut se faire via une protection montée et paramétrée.

Le capteur de flux d'air se monte à l'aspiration avant la batterie de chauffage électrique ou dans le cas échéant, à l'aspiration avant le ventilateur. Le capteur de flux d'air sera monté obligatoirement là où le flux est stable à une distance suffisante des clapets, collecteurs, etc. par ex.

La vitesse minimum du flux d'air peut être paramétrée via la façade du régulateur, par palier de 2 m/s.
