Skisprungsimulation mittels Windkanals

Helios Ventilatoren hat sich in der Vergangenheit durch die Umsetzung unkonventioneller Projekte bereits mehrfach einen Namen gemacht. Beispiele hierfür sind die Installation eines Lüftungssystems in der Cheops-Pyramide in Ägypten, die Schaffung einer Indoor-Windsurfing-Anlage in Paris mit 28 Hochleistungsventilatoren oder die Entwicklung eines knapp drei Meter durchmessenden Axialventilators zur Erzeugung eines künstlichen Tornados auf der EXPO 2000 in Hannover. Im Jahr 2023 präsentiert Helios erneut eine außergewöhnliche Sonderlösung: einen ventilatorbetriebenen Windkanal, mit dem Skispringer ganz ohne Sprungschanze an ihrer Flugtechnik feilen können. Nach fünf Jahren Entwicklung ist das ehrgeizige Projekt erfolgreich umgesetzt und die Gemeinde Hinterzarten nun um eine weitere sportliche Attraktion reicher.

Eine luftige Herausforderung

Der Olympiastützpunkt Freiburg und der Bundesstützpunkt Skisprung des Deutschen Skiverbandes in Hinterzarten streben eine Verbesserung des Skisprungtrainings an. Die zentrale Idee besteht darin, das Skispringen in einer Flugsimulationsanlage zu ermöglichen, die sich in unmittelbarer Nähe der Skisprungschanze befindet. Somit kann das Erlernte anschließend sofort an der angrenzenden Skisprungschanze in der Praxis umgesetzt werden. Auf der Suche nach einem Partner für das Projekt findet 2018 die erste Kontaktaufnahme zu Helios statt. Das in Villingen-Schwenningen und somit ganz in der Nähe ansässige Unternehmen zeigt sich sofort begeistert, da es gerne anspruchsvolle Herausforderungen annimmt und in dem Vorhaben sowohl für den Skisport als auch für die Region Hochschwarzwald ein wegweisendes Projekt sieht. Die Vision sieht vor, dass eine Ventilatoreneinheit einen im Luftstrom positionierten Skispringer anbläst. Um authentische Windbedingungen zu simulieren, ist die Schaffung eines Windfensters geplant, das eine Ausblasfläche von etwa 2,5 x 1,25 m und eine Ausblasgeschwindigkeit von etwa 100 km/h aufweist. Hierdurch soll insbesondere Skispringern aus dem Nachwuchsbereich eine optimale aerodynamische Flugposition vermittelt werden. Der entscheidende Vorteil liegt darin, dass im Vergleich zu einem realen Sprung, der nur wenige Sekunden dauert, in dieser Simulation die Luftfahrt über einen längeren Zeitraum geübt werden kann. Das übergeordnete Ziel besteht vor allem darin, sensorische Erfahrungen zu sammeln, die dann im tatsächlichen Sprung von der Skisprungschanze abgerufen werden können.

Erster Testlauf überzeugt auch Martin Schmitt

Nach den ersten technischen Abstimmungen wird unmittelbar darauf ein praktischer Test auf dem Helios Areal durchgeführt. Als prominenter Unterstützer des Projekts stellt sich auch Skisprung-Legende Martin Schmitt zur Verfügung, um an einem ersten Prototyp die Windverhältnisse aus dem Ventilator zu erleben. Dabei wird deutlich, dass die Grundidee mit den vorgesehenen Komponenten nicht nur realistisch für die Simulation der Luftfahrt, sondern auch des Absprungs ist.

Mehrjährige Projektierung und Konstruktionsarbeit

Helios investiert nach Festlegung der Eckdaten umfangreiche Stunden in die Konzeption und Projektierung des Windkanals. Für die wissenschaftliche Begleitung wird zusammen mit der Hochschule Offenburg (Prof. Dr. Ettrich) und dem Olympiastützpunkt Freiburg ein europäisches Forschungsprojekt beantragt und genehmigt. Stefan Fehrenbacher, der zu der Zeit als verantwortlicher Produktmanager bei Helios Ventilatoren fungiert und heute als Leiter des Technischen Produktmanagements tätig ist, würdigt auch nach Abschluss des Projekts die herausragende Zusammenarbeit: "Wir erhielten hierdurch wichtige wissenschaftliche Erkenntnisse für die praktische Umsetzung. So führte die Hochschule Offenburg etwa diverse Strömungssimulationen durch die direkt in die Konstruktionsarbeit wie beispielsweise die Geometrie des Nachleitrades mit einflossen."

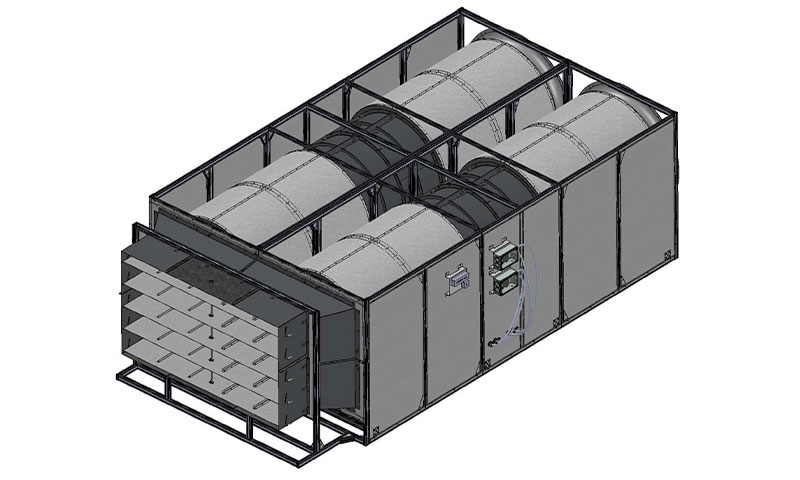

Helios Rendering Windkanal

Die exponierte Platzierung der Ventilatoreneinheit – die im Wesentlichen aus zwei Helios Axialventilatoren vom Typ AVD 1400 besteht – direkt an der Schanze des Adlerstadions Hinterzarten, stellt aufgrund der Lautstärke der beiden Ventilatoren eine große Herausforderung dar. Die Konstruktion und Fertigung von vier speziellen Rohrschalldämpfern mit Innenkern bieten jedoch eine rasche Lösung für dieses Problem.

Das luftige Training beginnt

Im Sommer letzten Jahres erfolgen die Lieferung und zügige Montage des vollständigen Windkanals in Hinterzarten. Mit einer beeindruckenden Kapazität von bis zu 310.000 m³/h ist er in der Lage, vor Ort einen Luftstrom zu generieren, der den Skisprung äußerst realistisch simuliert. Der Start des Trainings mit dem innovativen Flugsimulator steht in den kommenden Monaten bevor. Schon bald können sich die ersten Skispringer also über reichlich "Gegenwind" freuen.

Stefan Fehrenbacher zeigt sich mit dem Ergebnis rundum zufrieden: "Wir von Helios Ventilatoren sind sehr stolz darauf, zusammen mit dem Olympiastützpunkt Freiburg, dem Bundesstützpunkt Hinterzarten und den weiteren Beteiligten diese außergewöhnliche Idee erfolgreich in die Tat umgesetzt zu haben. So wurden für die Athleten optimale Bedingungen geschaffen, um ihre Kunst noch weiter zu perfektionieren."
